3M EPX-System für 2-Komponenten-Klebstoffe

Das 3M EPX-System ermöglicht die rationelle und präzise Verarbeitung von 2K-Konstruktionsklebstoffen.
Mischen - Auftragen - Dosieren erfolgt in einem Arbeitsgang!
Für das 3M EPX-System kommen spezielle Duo-Pack Kartuschen zum Einsatz. Basis und Härter bleiben hier solange getrennt, bis die beiden Komponenten einem statischen Mischrohr zusammengeführt werden. Eigenständiges Abwiegen und Bemessen der Komponenten entfällt.

Das 3M EPX-System ermöglicht eine einfache und genaue Applikation und bietet Prozess-Sicherheit.
So erreichen Sie Klebeverbindungen von hoher und gleichbleibender Qualität.
3M EPX-Kartuschen System
manuelle EPX-Handauftragsgeräte

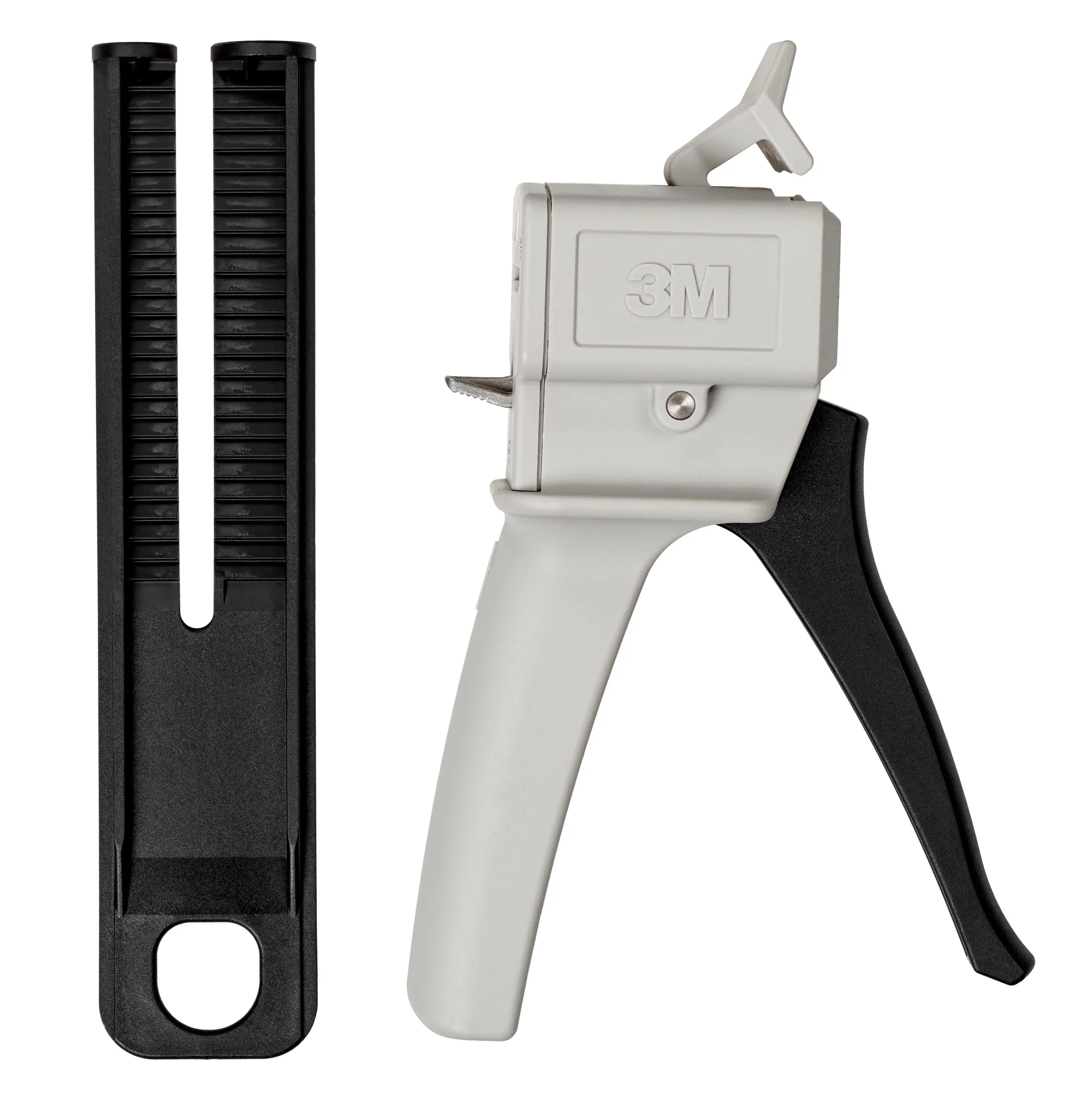

EPX-Handauftragsgeraet 45ml/48,5ml/50ml
für 35, 38, 45 und 50 ml Kartuschen   -   EPX-Handauftragsgerät 38/50

Das manuelle EPX-Verarbeitungsgerät wird standardmäßig mit einem 2:1 Vorschubkolben, für 50 ml Kartuschen geliefert.

Für den Einsatz von 35, 38 und 45 ml Kartuschen wird ein gesonderter 10:1 Vorschubkolben benötigt, den Sie extra bestellen können (s. Vorschubkolben).


Funktionsweise:
manuell

Kartuschengröße:
35, 38, 45, 50 ml
Mischungsverhältnis 1:1 & 2:1 :
Standardkolben (enthalten)

Mischungsverhältnis 10:1 :
Spezialkolben (nicht enthalten)

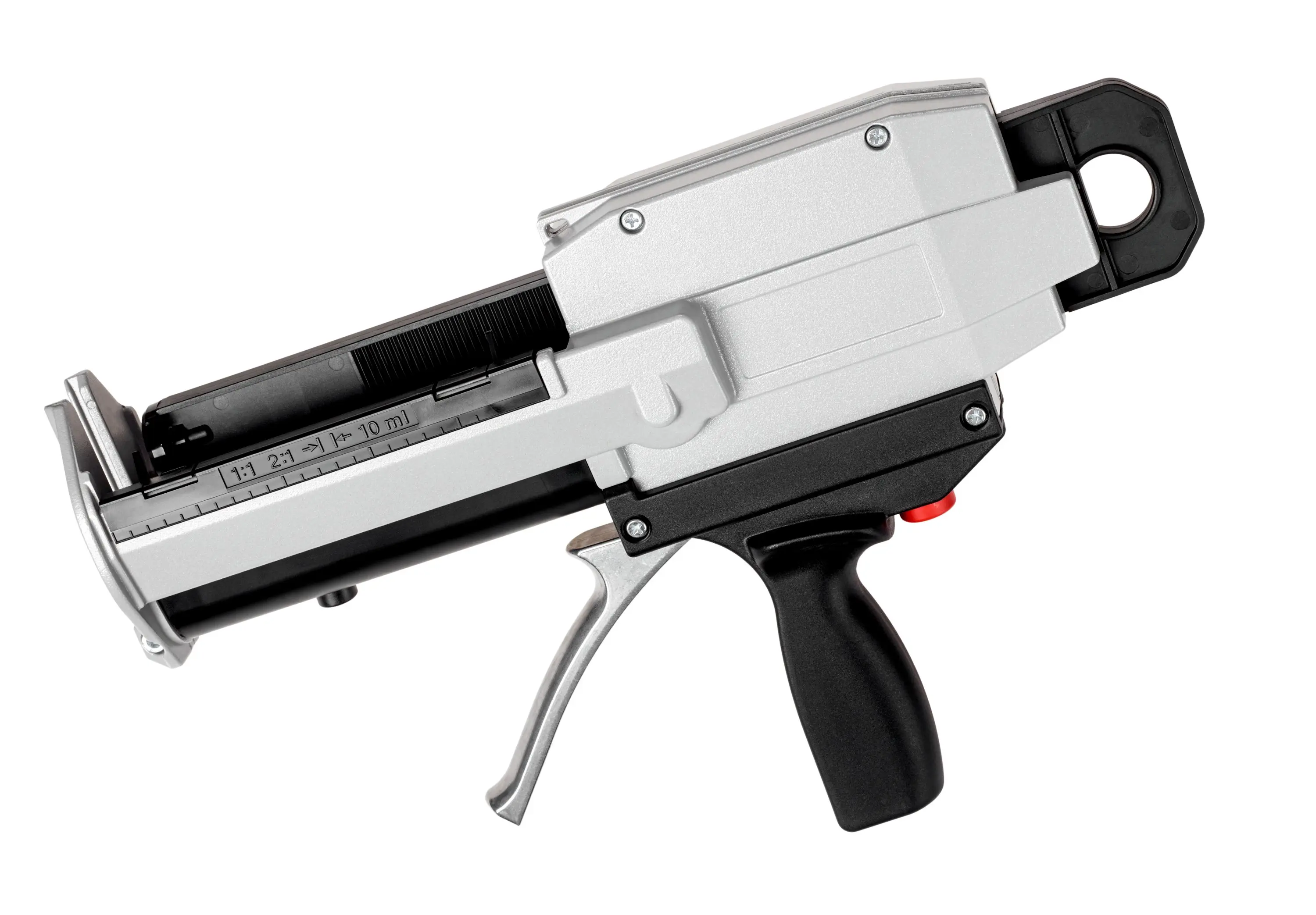

3M EPX-Handauftraggerät 250 ml
für 200 ml Kartuschen   -   EPX-Handauftragsgerät

Manuelles Verarbeitungsgerät für 200 ml Duo-Pack Kartuschen. Mit der EPX-Pistole können Klebstoffe mit einem Mischungsverhälnis von 1:1 und 2:1 verarbeitet werden.
Funktionsweise:
manuell

Kartuschengröße:
200 ml
Mischungsverhältnis 1:1 & 2:1 :
Kolben integriert

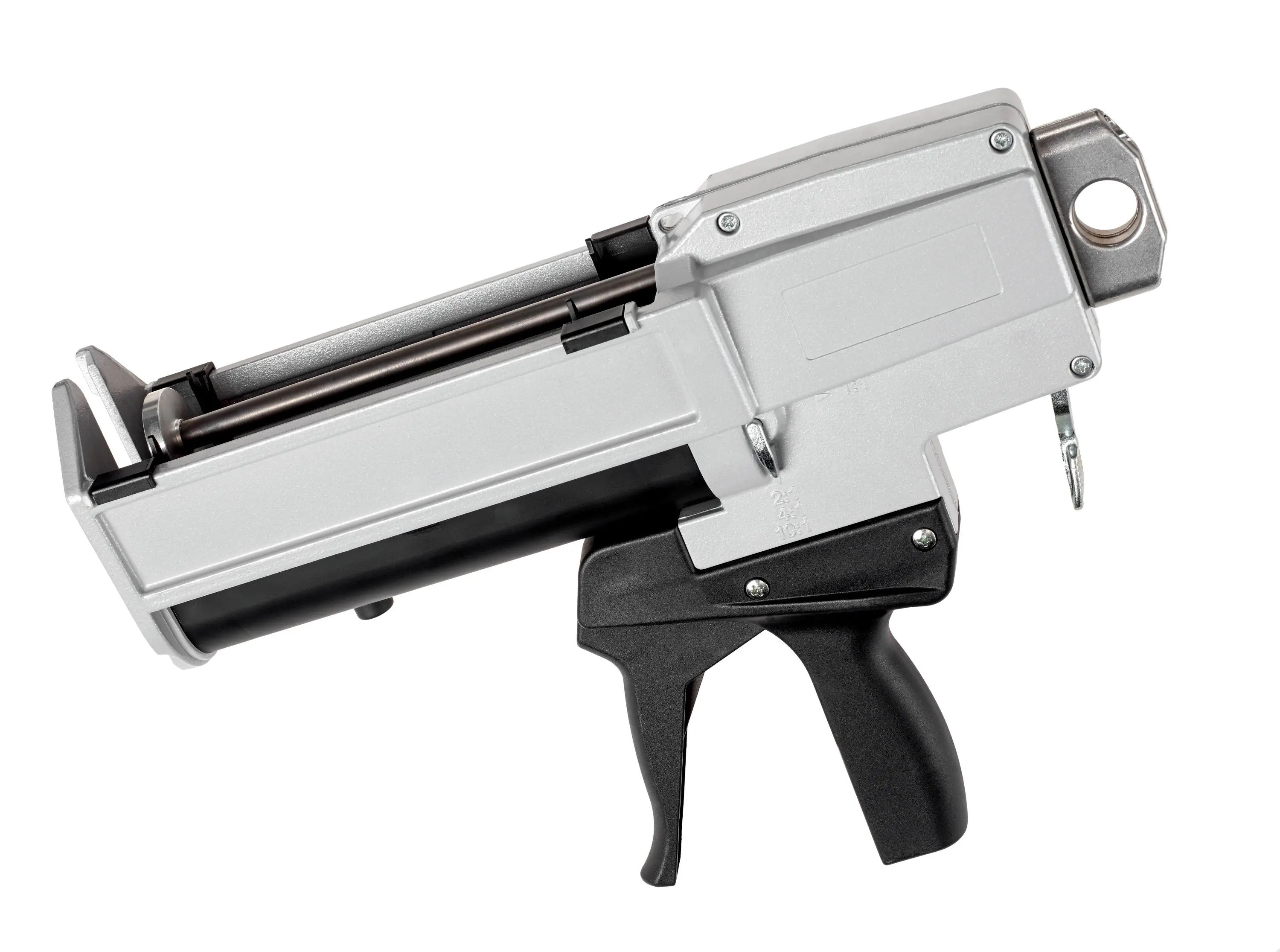

3M EPX-Handauftraggerät 400 ml
für 400 ml Kartuschen   -   EPX-Handauftragsgerät

Manuelles Verarbeitungsgerät für 400 ml Duo-Pack Kartuschen. Mit der EPX-Pistole können Klebstoffe mit einem Mischungsverhälnis von 2:1, 4:1 und 10:1 verarbeitet werden.
Funktionsweise:
manuell

Kartuschengröße:
400 ml
Mischungsverhältnis 2:1, 4:1, 10:1 :
Kolben integriert
pneumatische EPX-Druckluftgeräte

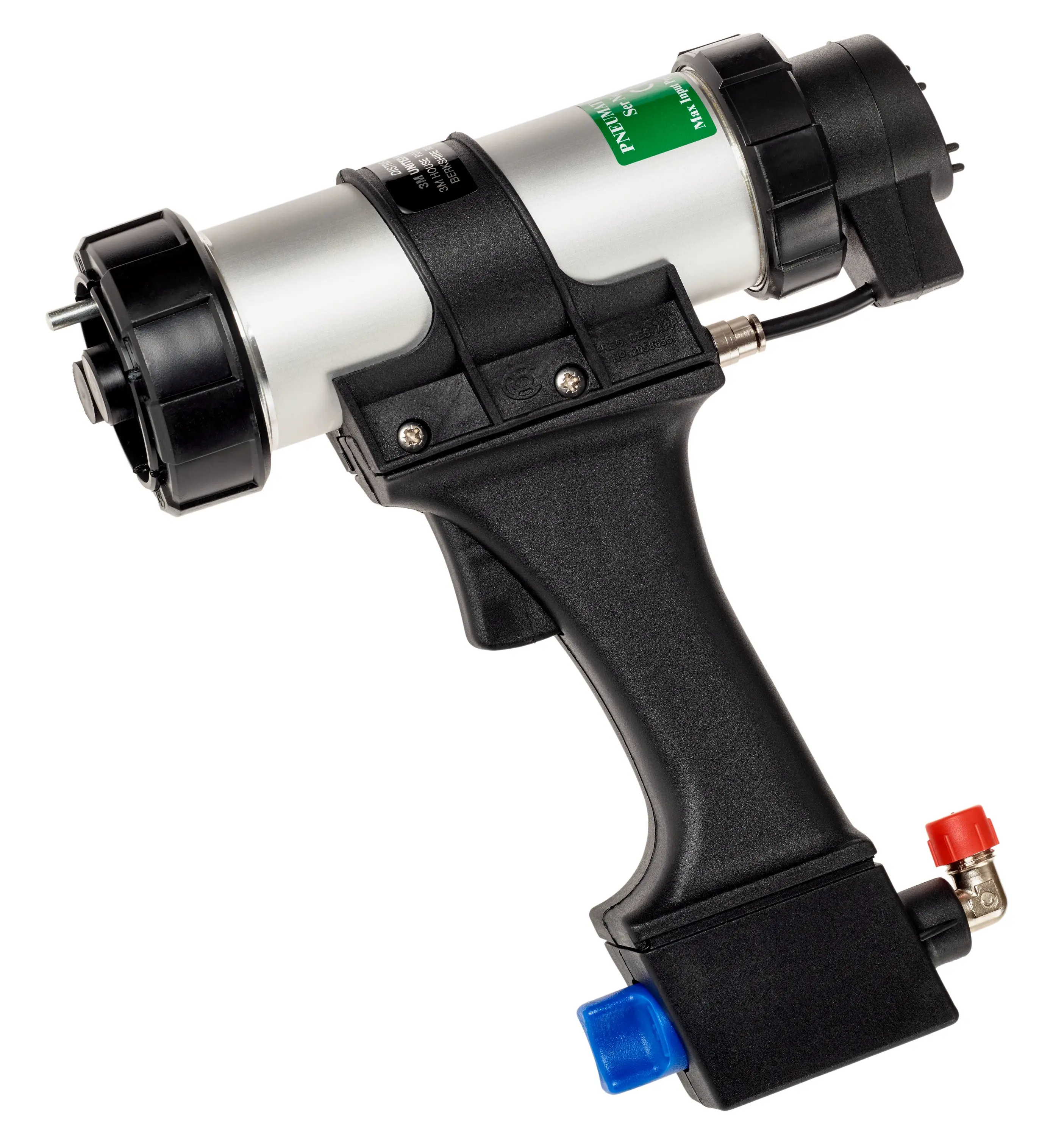

3M EPX-Druckluftgerät 50 ml
für 50 ml Kartuschen   -   EPX-Druckluftgerät

Pneumatisches Verarbeitungsgerät für 50 ml Duo-Pack Kartuschen. Mit der EPX-Druckluftpistole können Klebstoffe mit dem Mischungsverhältnis 1:1 und 2:1 verarbeitet werden.
Funktionsweise:
pneumatisch

Kartuschengröße:
50 ml
Mischungsverhältnis 1:1 & 2:1 :
Kolben integriert

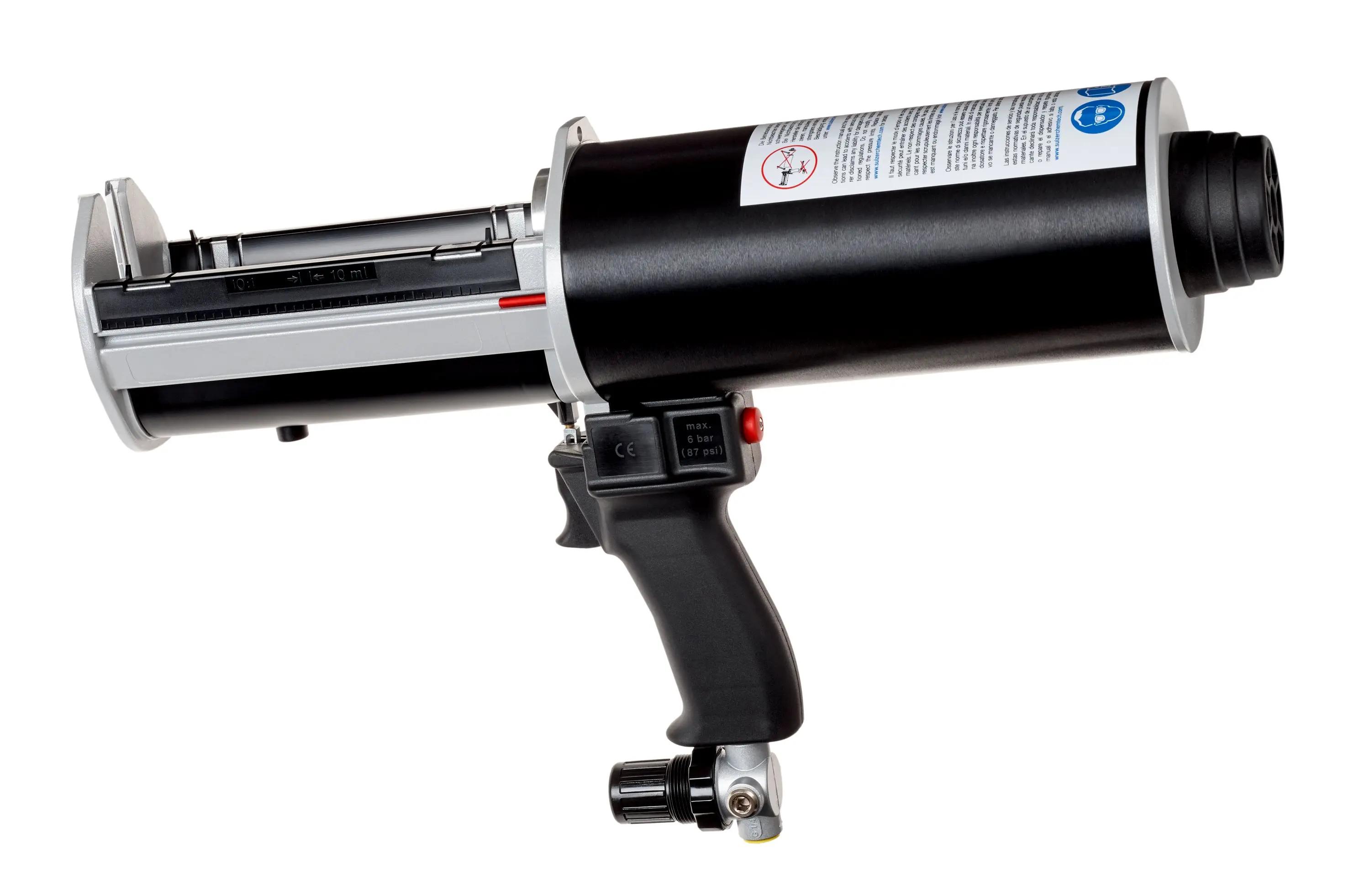

3M EPX-Druckluftgerät 265 ml
für 250 ml & 265 ml Kartuschen   -   EPX-Druckluftgerät

Mit dem Druckluftgerät können die 265 ml Kartuschen der Scotch Weld Klebstoffe DP 8005 und DP 8010 verarbeitet werden. Die Pistole ist für das Mischungsverhältnis 10:1 ausgelegt.



Funktionsweise:
pneumatisch

Kartuschengröße:
250 & 265 ml
Mischungsverhältnis 10:1 :
Kolben integriert

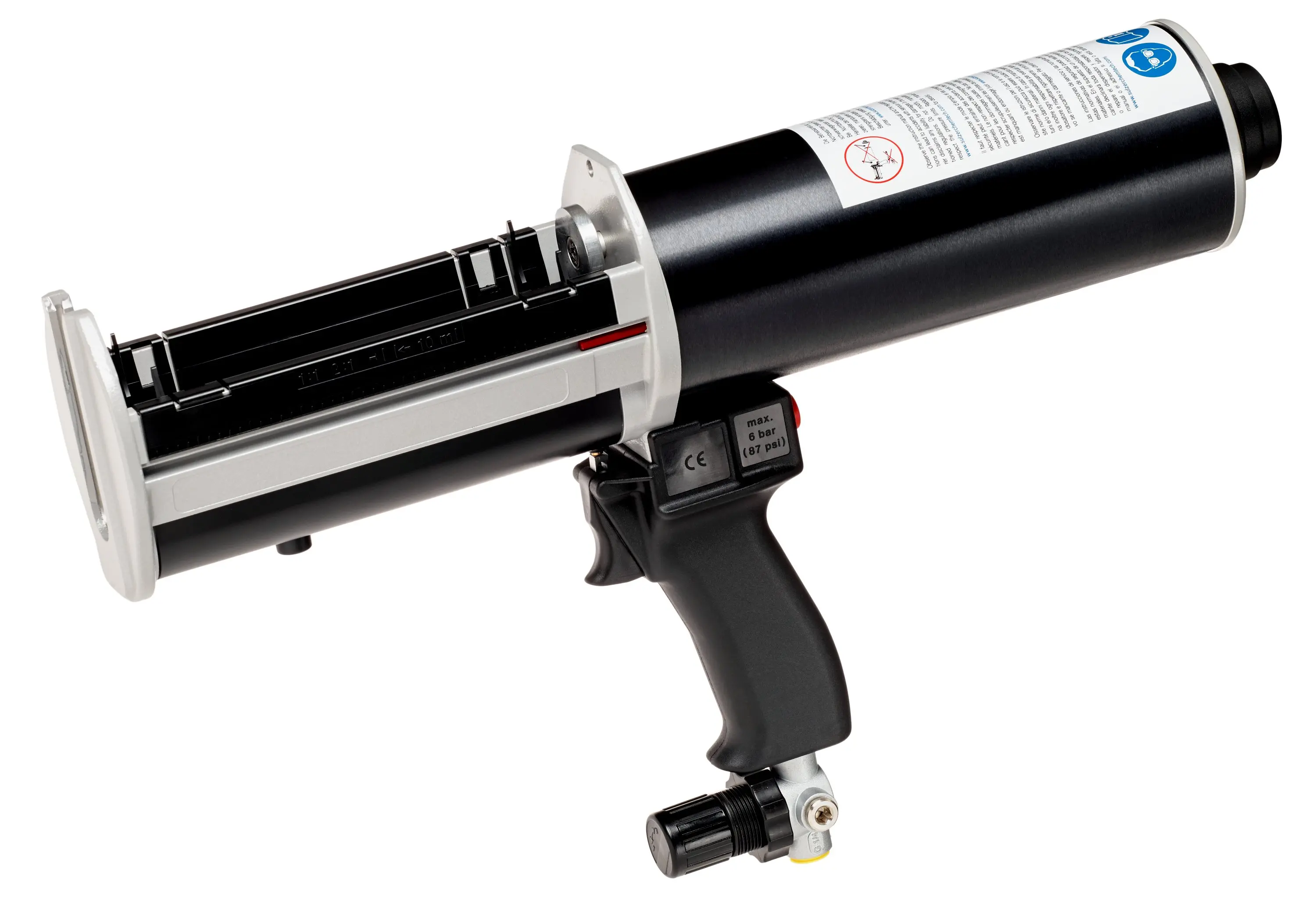

3M EPX-Druckluftgerät 400 ml
für 400 ml Kartuschen   -   EPX-Druckluftgerät

Das pneumatisches Verarbeitungsgerät ermöglicht das präzise und ermüdungsfreie Arbeiten mit 400 ml Duo-Pack Kartuschen. EPX- Druckluftpistole für Klebstoffe mit dem Mischungsverhältnis 1:1 oder 2:1.
Funktionsweise:
pneumatisch

Kartuschengröße:
400 ml
Mischungsverhältnis 1:1 & 2:1:
Kolben integriert
3M EPX-Druckluftgerät 490 ml
für 490 ml Kartuschen   -   EPX-Druckluftgerät

Pneumatisches Verarbeitungsgerät für 490 ml Duo-Pack Kartuschen. Mit der EPX-Druckluftpistole können Klebstoffe mit dem Mischungsverhältnis 10:1 appliziert werden, z.B. DP 8405NS, DP 8805NS oder DP 8810NS.

Funktionsweise:
pneumatisch

Kartuschengröße:
490 ml
Mischungsverhältnis 10:1 :
Kolben integriert
Vorschubkolben für EPX-Handgerät 50 ml/48,5ml

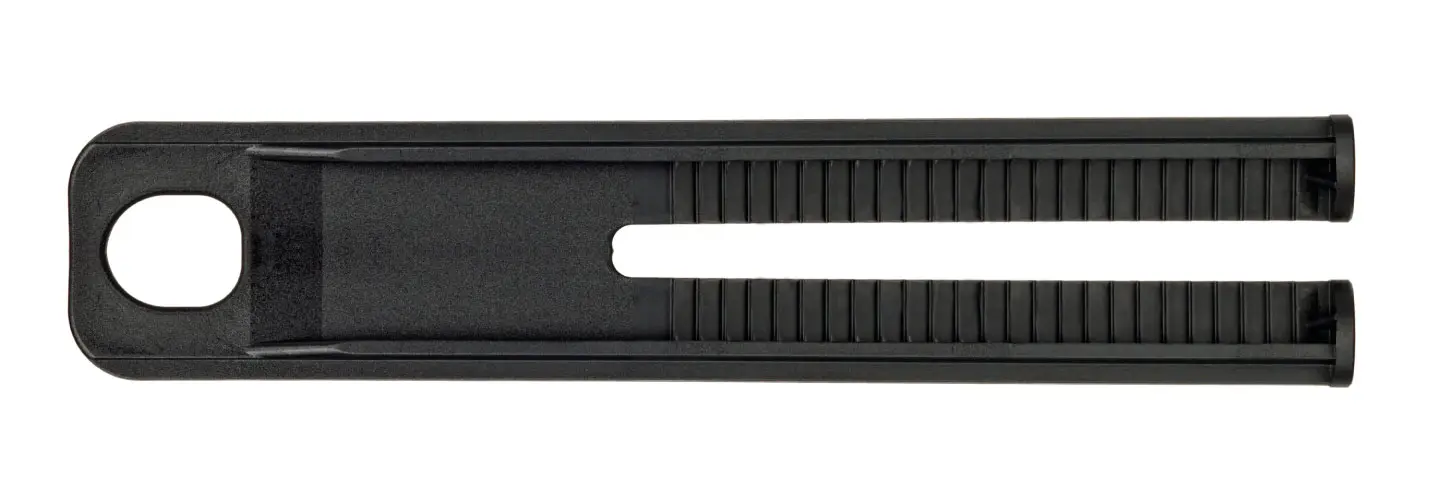

3M EPX-Vorschubkolben 1:1

Vorschubkolben 1:1

Ersatzkolben für EPX-Handauftragsgerät für 48,5 ml Kartuschen. Nur mit Gerät einsetzbar.

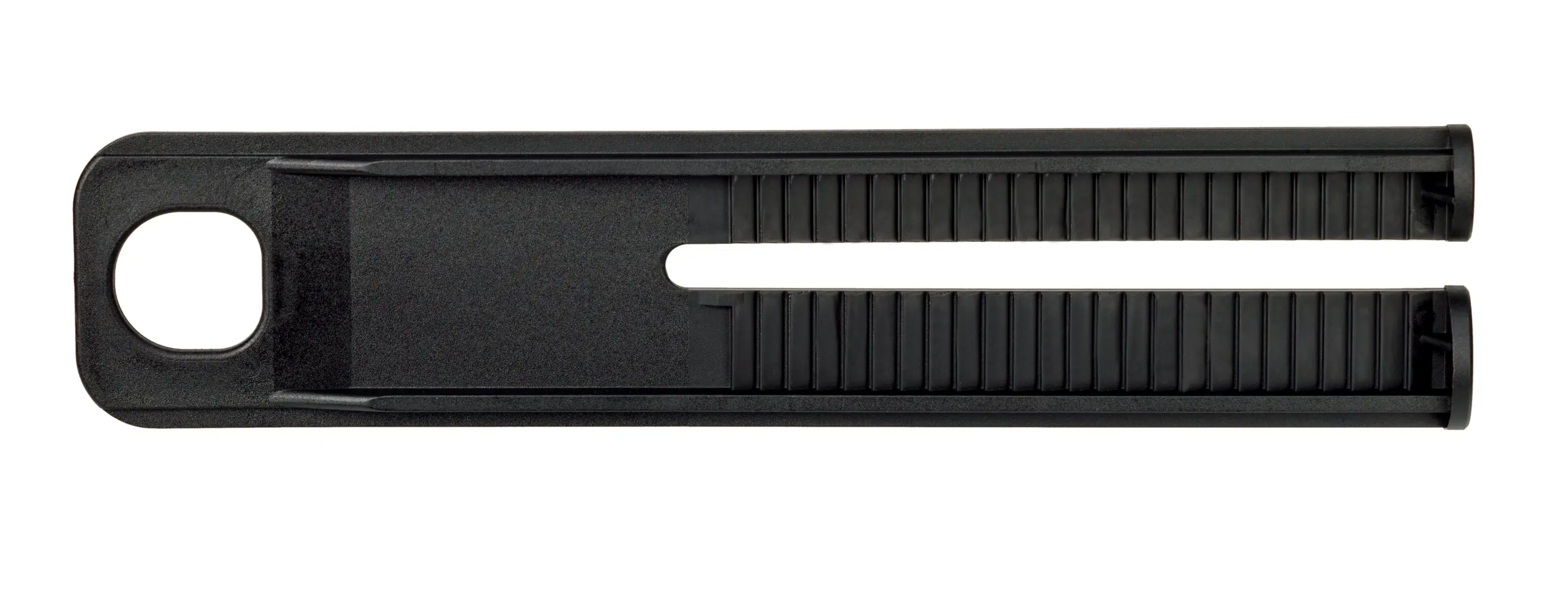

3M EPX-Vorschubkolben 2:1

Vorschubkolben 2:1

Ersatzkolben für EPX-Handauftragsgerät für 50 ml und 48,5 ml Kartuschen. Nur mit Gerät einsetzbar.

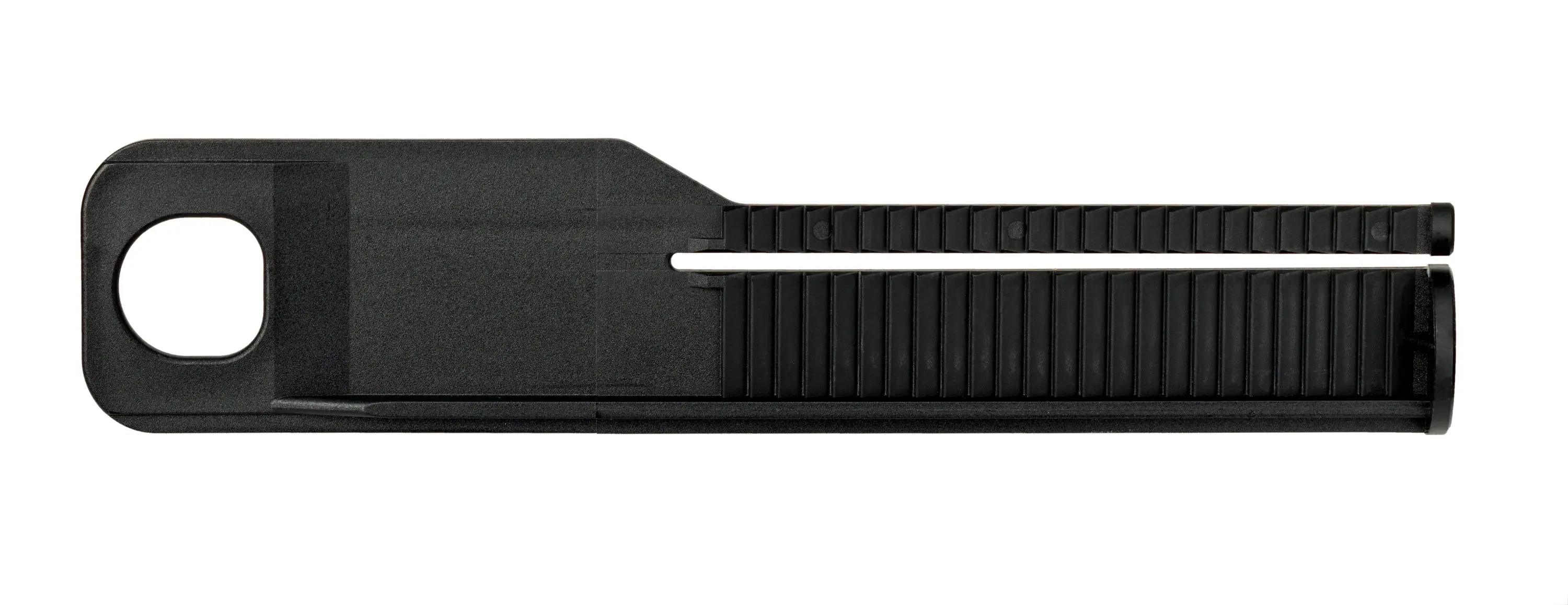

EPX-Vorschubkolben 10:1

Vorschubkolben 10:1

Ersatzkolben für EPX-Handauftragsgerät für 45 ml Kartuschen. Nur mit Gerät einsetzbar.
Statikmischer für EPX-Klebstoffe

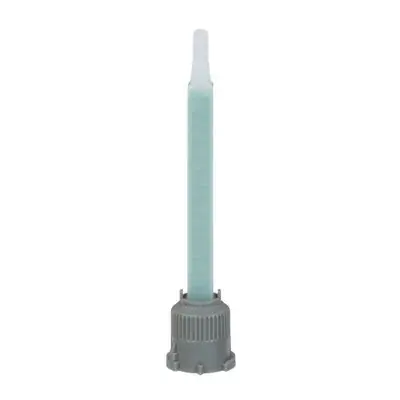

Quadro-Statikmischer, 1:1 und 2:1
EPX-Quadro Mischdüse   -   für Kartuschen mit 48,5 ml oder 50 ml

Wird benötigt für die 3M Scotch-Weld Klebstoffe:

DP 100, DP 105, DP 110, DP 125, DP 190, DP 410, DP 460, DP 490, DP 609, DP 610, DP 760, DP 810

für Mischungsverhältnis:
1:1 & 2:1

für Kartuschengrößen:
48,5 ml, 50 ml
Durchmesser d. Spitze:
2,4 mm

Länge:
91 mm
EPX-Standard-Mischdüse, lang, 1:1 und 2:1
EPX-Standard Mischdüse   -  extra lang

Kann u.a. eingesetzt werden für Kartuschen mit 48,5 ml oder 50 ml der 3M Scotch-Weld Klebstoffe:

DP 100, DP 105, DP 110, DP 125, DP 190, DP 410, DP 460, DP 490, DP 609, DP 610, DP 760, DP 810
für Mischungsverhältnis:
1:1 & 2:1

für Kartuschengrößen:
48,5 ml, 50 ml
Durchmesser d. Spitze:
1,5 mm

Länge:
157 mm

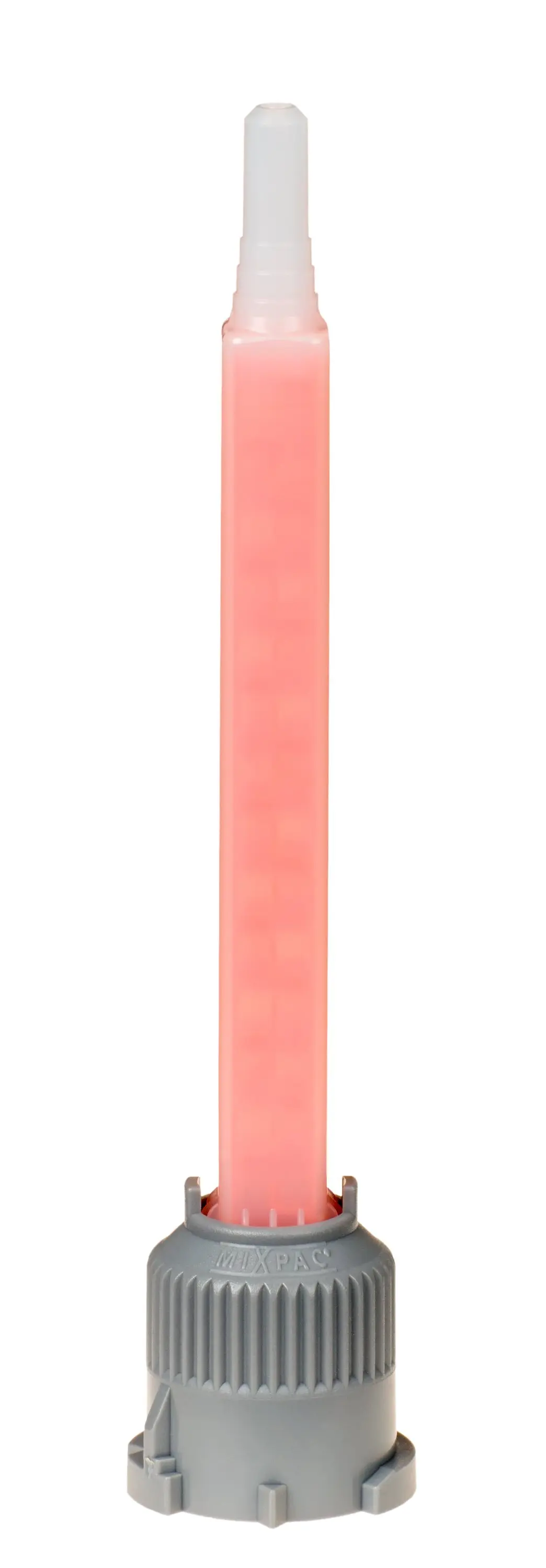

EPX-Quadro Mischdüse, 10:1
EPX-Mischdüse, 45 ml   -   für Scotch Weld EPX-Klebstoffe 10:1

Wird benötigt für die Scotch-Weld Klebstoffe:

DP 8405NS, DP 8410NS, DP 8425NS, DP 8805NS, DP 8810NS, DP 8825NS, DP 8010, DP 8005, DP 8407NS
für Mischungsverhältnis:
10:1

für Kartuschengrößen:
45 ml
Durchmesser d. Spitze:
n.a.

Länge:
91 mm

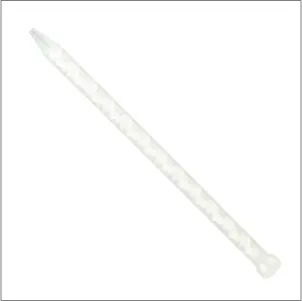

Statikmischer für 400 ml Kartuschen
EPX-Mischdüse, lang   -   für 400 ml Kartuschen

Wird benötigt für die 400 ml Kartuschen der Scotch-Weld Klebstoffe:

DP 110, DP 190, DP 460, DP 490
Mischverhältnis:
1:1 & 2:1

für Kartuschengrößen:
400 ml

Durchmesser d. Spitze:
3,0 mm

Länge:
277 mm
Anwendungsvideos | 3M EPX-System
3M EPX-System in der Anwendung
Hohe Prozess-Sicherheit und präzise Applikation | Video 1:34 min
3M EPX-Mischdüsen Animation

Jedes einzelne Element der EPX-Mischdüse führt die beiden Komponenten
zu einer neuen Schicht zusammen. Das Ergebnis sind rund 1,7 Millionen
Schichten Klebstoff - eine perfekte Mischung. | Video 0:30 min
